Druckversion der Anleitung

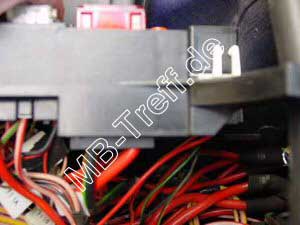

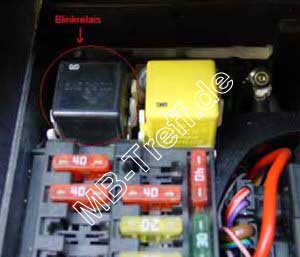

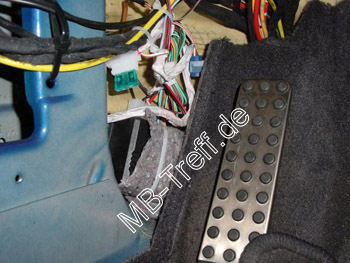

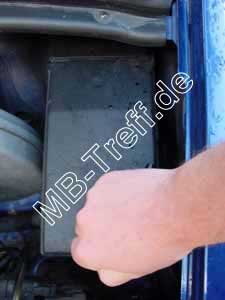

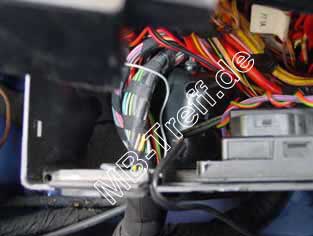

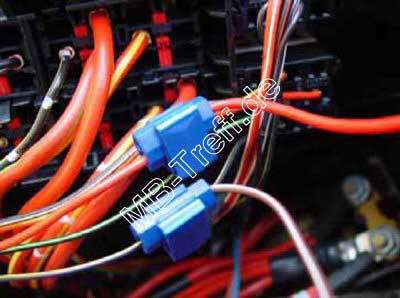

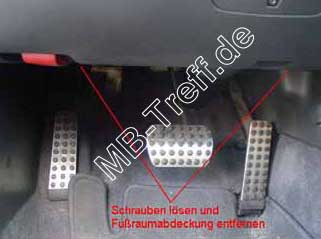

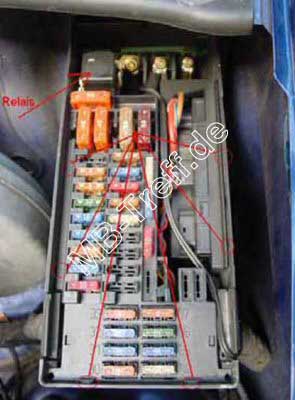

Einbau des Innoparts Chirp-Modules IP-CM1.0 Begriffklärung: Ein Chirpmodul ermöglicht das akustische quittieren des Öffnens bzw. Schließen des Fahrzeuges, wie bei amerikanischen Fahrzeugen! Nachdem einige Module bereits über die ZV Pumpe verbaut wurden und die Montage sehr aufwendig ist, hat Nick eine andere Möglichkeit gefunden. Es gibt ein Blinkrelais das für die Ansteuerung der Blinker beim Öffnen und Schließen verantwortlich ist. Das Blinkrelais befindet sich im Sicherungskasten des SLK´s im Motorraum. Benötiges Material: 1x Innopart Chirpmodul IP-CM1.0 1x Ringöse 3x Quetschverbinder etwas Polstermaterial Kabelbinder Isolierband Werkzeug: 1 x Torx T25 Schraubendreher 1 x Knarre mit 7er und 10er Nuss 1 x Kreuzschlitzschraubendreher 1 x Quetschzange für Ringösen 1 x Seitenschneider 1 x Abisolierzange 1 x Wasserpumpenzange oder Kombizange Kabelfarben und Verkabelung: Farben an den Kabelbäumen des Moduls Rot = Dauerplus (Klemme 30) Schwarz = Masse (Klemme 31) Weiss/Rot = Steuersignal Soundgeber Braun/Weiss = Masseimpuls des Blinkerrelais Farben am Soundgeber des Moduls Rot = Steuersignal für Soundgeber Schwarz = Masse Farben am Relais Schwarz/Gelb = Masseimpuls Das Chipmodul wird inkl. der Kabelbäume und dem Soundgeber geliefert. (gezeigtes Montagematerial ist Zubehör und nicht im Lieferumfang enthalten) Und schon geht es los: Batterie abklemmen und anschließend den Sicherungskasten öffnen. Die Clipse der Abdeckung zur Seite ziehen und die Abdeckung abnehmen. Den eingeklipsten Sicherungskasteneinsatz entnehmen. Man kann ihn einfach mit einem dicken Schraubendreher ausgehebelt werden. Relaisanordnung beim FaceLift. Der geöffnete Sicherungskasten. Nun die Steuerleitung des Chirpmoduls braun/weiss an das schwarz/gelbe Kabel am schwarzen Relais anschließen und mit Quetschverbinder abgreifen. Das rote Kabel am Relais anschließen Den Soundgeber habe ich im Sicherungskasten verbaut. Beim Modul ist ein doppelseitiges Klebeband dabei. Die kleine Abdeckung an der Seitenverkleidung im Fahrerfußraum entfernen und die dahinter liegende Torx oder Kreuzschlitzschraube entfernen Dichtung etwas abziehen und die Seitenabdeckung entnehmen (Ich habe noch die Fußleiste abgenommen, dann geht es etwas einfacherer) Im Fußraum die Pedalabdeckung mit 2 Kreuzschlitzschrauben lösen und entnehmen. Danach die Kabel durch die Öffnung zum Sicherungskasten in den Fußraum ziehen. Hier erfolgt die weitere Verkabelung: Das vom Signalgeber kommende rote Kabel mit dem weiss/roten Kabel vom Modul verbinden, das schwarze Kabel vom Soundgeber sowie das Massekabel des Moduls zusammen in der Ringöse verbinden. Die Ringöse am Massepunkt im Fußraum befestigen So sollte das verkabelte Modul aussehen. Und hier habe ich es verbaut. Nun der Test. Weitere Einstellungen etc. sind im Handbuch beschrieben. Das Modul chirpt 2x beim öffnen und schließen. Alles wieder montieren. Fertig! Viel Spaß bei'm Einbau wünscht Mekkes! V1.3b 19/07/2004
