Druckversion der Anleitung

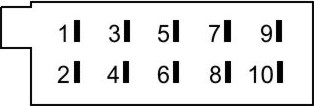

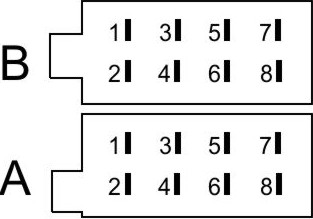

Steckerbelegungen DIN-Stecker: Audio 10, APS30, Comand 2.0, Comand NTG1 Stecker A Pin 01 GAL an Klemme 6 von C2 Pin 02 K-Leitung (Diagnose Leitung) Pin 03 Telefon-Mute Pin 04 Kl. 30 (Dauerplus) Pin 05 Schaltausgang (automatische Antenne) Pin 06 Kl. 58d (Licht) Pin 07 Kl. 15R (Zündung) Pin 08 Kl. 31(Masse) Stecker B Pin 01 Lautsprecher hinten rechts + Pin 02 Lautsprecher hinten rechts - Pin 03 Lautsprecher vorn rechts + Pin 04 Lautsprecher vorn rechts - Pin 05 Lautsprecher vorn links + Pin 06 Lautsprecher vorn links - Pin 07 Lautsprecher hinten links + Pin 08 Lautsprecher hinten links - Stecker C (Audio10/APS30) Pin 01 Innenraum CAN High Pin 02 Innenraum CAN Low Pin 03 Rückfahrlicht Pin 04 Wake up D2B an CD-Wechsler/FSE Pin 05 + Versorgung CD-Wechsler Pin 06 - Versorgung CD-Wechsler Pin 07 Pin 08 Pin 09 Pin 10 Stecker C1 (Comand 2.0, Comand NTG1) Pin 01 TV Rot Pin 02 TV Grün Pin 03 TV Blau Pin 04 Pin 05 - Versorgung CD-Wechsler Pin 06 + Versorgung CD-Wechsler Pin 07 Pin 08 Stecker C2 (Comand 2.0, Comand NTG1) Pin 01 Wake up (Robert-Bosch CAN) Pin 02 NF TV rechts Pin 03 NF TV GND Pin 04 Kassette NF rechts Pin 05 Kassette NF GND Pin 06 Drehzahlfühler rechts (ABS) Pin 07 Innenraum CAN Schirm Pin 08 Innenraum CAN Low Pin 09 Innenraum CAN High Pin 10 Wake up D2B an CD-Wechsler/FSE Pin 11 NF TV links Pin 12 NF TV Schirm Pin 13 Kassette NF links Pin 14 Kassette NF Schirm Pin 15 Rückfahrlichtschalter Pin 16 Robert-Bosch CAN Schirm Pin 17 Robert-Bosch CAN Low Pin 18 Robert-Bosch CAN High Quadlock-Stecker: APS 50, Comand NTG 2.5 Stecker 1 PIN 1 NF-Ausgang HR + (Lautsprecher) PIN 2 NF-Ausgang VR + (Lautsprecher) PIN 3 NF-Ausgang VL + (Lautsprecher) PIN 4 NF-Ausgang HL + (Lautsprecher) PIN 5 NF-Ausgang HR - (Lautsprecher) PIN 6 NF-Ausgang VR - (Lautsprecher) PIN 7 NF-Ausgang VL - (Lautsprecher) PIN 8 NF-Ausgang HL - (Lautsprecher) Stecker 2 PIN 9 CAN-LOW PIN 10 Telefon MUTE PIN 11 CAN-HIGH PIN 12 Kl.31 (Zündung) PIN 13 Antenne PIN 14 nicht belegt PIN 15 Kl. 30 (Dauerstrom) PIN 16 Wake-up Stecker3 PIN 1 nicht belegt PIN 2 nicht belegt PIN 3 nicht belegt PIN 4 AUX-MUTE (im Handschuhfach) PIN 5 AUX-Shield (im Handschuhfach) PIN 6 AUX-Left Channel (im Handschuhfach) PIN 7 nicht belegt PIN 8 nicht belegt PIN 9 nicht belegt PIN 10 nicht belegt PIN 11 AUX-GND (im Handschuhfach) PIN 12 AUX-Right Channel (im Handschuhfach) Stecker 4 (nur Japan) PIN 1 Voice Audio + (von Tel. l/F Box Japan) PIN 2 Voice Audio - (von Tel. l/F Box Japan) PIN 3 Audio GND PIN 4 Mikrofon MUTE PIN 5 Remote (Wake-up Tel. l/F Box Japan) PIN 6 U_Art RX Signal GND PIN 7 U_Art RX + PIN 8 U_Art RX - PIN 9 U_Art TX Signal GND PIN 10 U_Art TX + PIN 11 U_Art TX - PIN 12 nicht belegt Stecker MOST PIN 1 MOST Receiver IN PIN 2 MOST Transmittler OUT

_-= zurück =-_
