Ausbau des Handschuhfaches

Um das Handschuhfach auszubauen, muss zuerst die Mittelkonsole ausgebaut werden.
Wie es geht, könnt Ihr bei der FSE-Anleitung oder bei der Audio 10 CC/CD bzw. APS30-Anleitung nachlesen. Außerdem muss noch das Radio ausgebaut werden, was Ihr in dieser Anleitung nachlesen könnt.


Tipps-tricks | Mercedes C-Sportcoupe / CLC (cl203) | Handschuhfach ausbauen: Bild 0

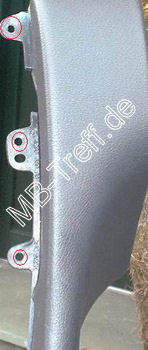

Anschließend müssen die 3 Schrauben von der Abdeckung der Mittelkonsole ausgebaut werden.
Die 3 Schrauben sitzen an den rot umrandeten Stellen.


Tipps-tricks | Mercedes C-Sportcoupe / CLC (cl203) | Handschuhfach ausbauen: Bild 1

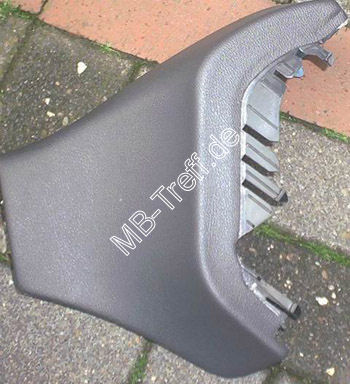

So sieht die Abdeckung von der Seite aus. Um die Abdeckung heraus zu bekommen, müsst Ihr an der Abdeckung etwas hin und her wackeln.


Tipps-tricks | Mercedes C-Sportcoupe / CLC (cl203) | Handschuhfach ausbauen: Bild 2

Hinter der Abdeckung auf der linken Seite des Armaturenbretts müsst Ihr die 2 Schrauben lösen.


Tipps-tricks | Mercedes C-Sportcoupe / CLC (cl203) | Handschuhfach ausbauen: Bild 3

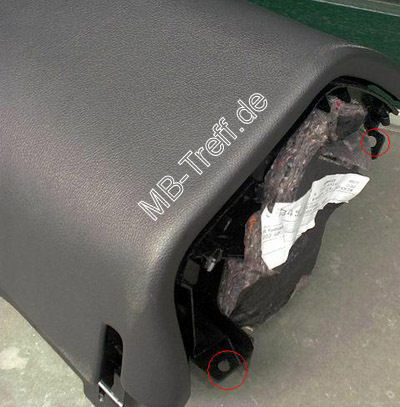

So sieht das Handschuhfach von unten aus. An den vorderen Schrauben ist die Abdeckung unter dem Armaturenbrett befestigt.


Tipps-tricks | Mercedes C-Sportcoupe / CLC (cl203) | Handschuhfach ausbauen: Bild 4

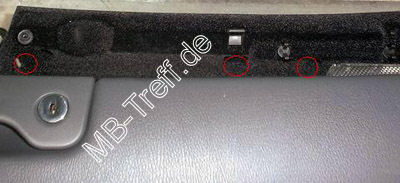

Am oberen Rand des Handschuhfaches findet Ihr an den markierten Stellen noch 3 Schrauben zum Lösen. Jetzt könnt Ihr das Handschuhfach heraus nehmen.


Tipps-tricks | Mercedes C-Sportcoupe / CLC (cl203) | Handschuhfach ausbauen: Bild 5

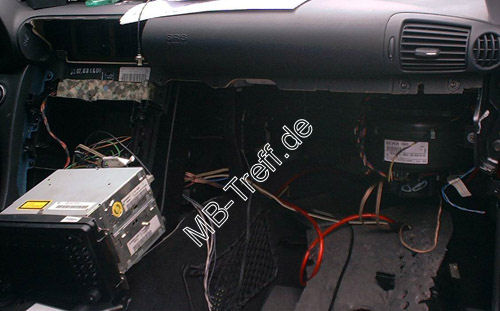

So müsste es jetzt auch bei Euch aussehen. Der Einbau erfolgt in umgekehrter Reihenfolge.


Vielen Dank für die tolle Anleitung an Ralf!
